一、現狀分析

電力系統設備的安全備受各級管理部門重視，電纜橋架、電纜隧道、電纜夾層、電纜溝、 電纜豎井、長期工作在高壓環境中，容易因溫度過高而引起火災，傳統的電類傳感器由于抗電磁干擾能力差、零漂、布設復雜等缺點不能完全滿足實際電力系統需求，而電纜溝溫溝溫度監測系統恰能彌補這些缺點，監測方式更安全、更可靠、更方便。

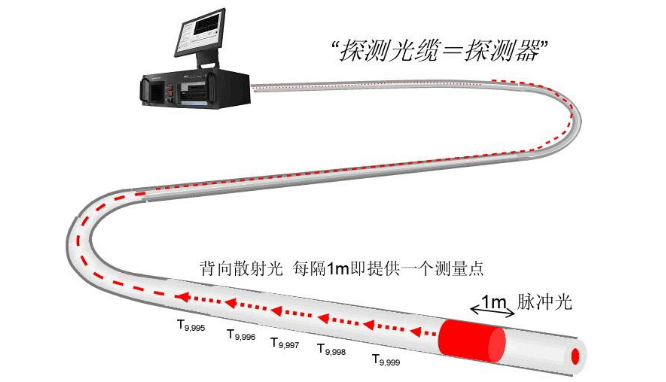

分布式光纖感溫系統（Distributed Temperature Sensoring,簡稱 DTS),用光纖作為溫度傳感元件，不帶電、本征安全，光纖上的每個點都是一個測溫元件，可實現大范圍多個點同時測溫，并可根據實際需求將感溫光纖按一定的空間位置布設，從而可實現立體溫度場的空間測量，利用目標系統的溫度特性可實現溫度實時監測。系統本征安全、無輻射、抗干擾能力強，布設簡單，探測范圍廣，易于維護，其預警功能更是傳統火災探測系統無法比擬的。

二、特點優勢

（1） 連續分布式測量

（2） 抗電磁干擾，在高電磁環境中可以正常的工作

（3） 本征防雷

（4） 測量距離遠，適于遠程監控

（5） 靈敏度高，測量精度高

（6） 覆蓋范圍大、可分區

（7） 具有RS485、RJ45網口等通信接口

（8） 支持MODBUS、IEC 61850通信協議

（9） 數據可實時回傳后臺，實現在線監測，減少運維成本

三、具體方案

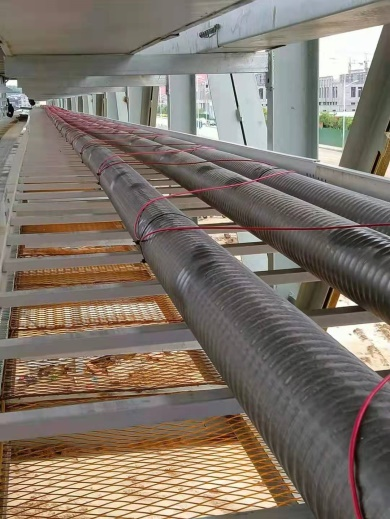

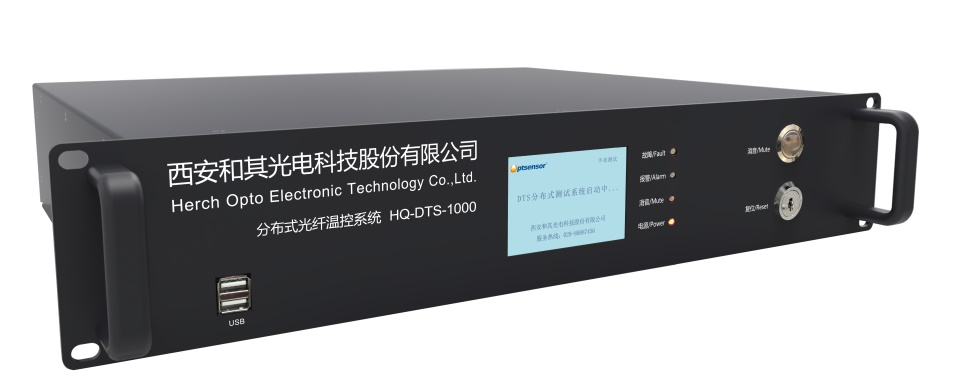

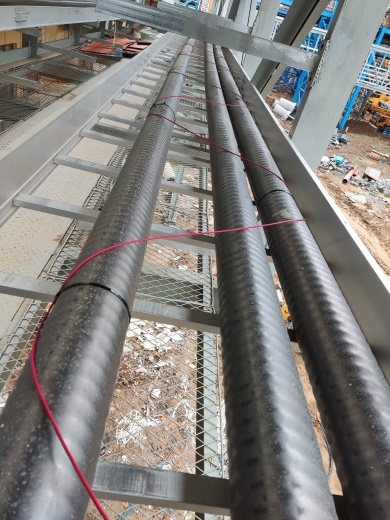

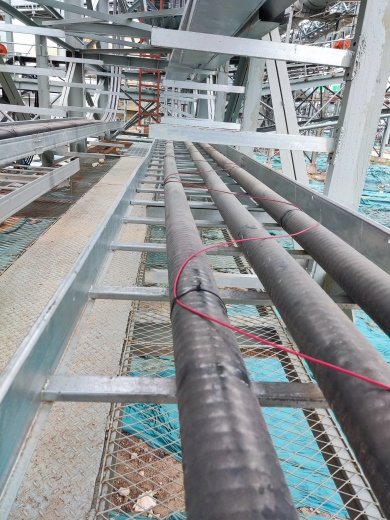

如圖所示，光纖通過扎帶沿被測路徑固定，延伸至測溫主機，通過解析信號，在后臺界面顯示溫度及發熱點信息。
